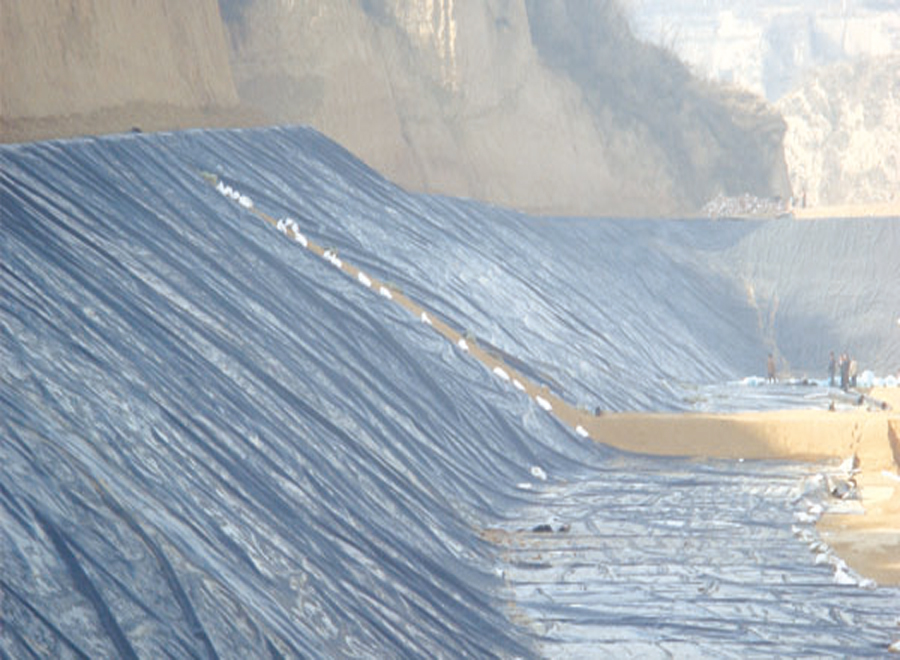

HDPE土工膜是垃圾衛(wèi)生填埋場防滲工程中運用較廣泛的材料，其運用的部位主要有填埋場底部襯墊、填埋場封場覆蓋、滲濾液調(diào)節(jié)池襯墊等。目前，我國垃圾衛(wèi)生填埋場中常用的HDPE土工膜皆從國外引進，如美國、德國、韓國等，其厚度主要有1.0mm，1.5mm，2.0mm，3.0mm，3.5mm。HDPE土工膜的結(jié)構(gòu)型式有光面的和加糙的，適用于不同的場地要求。

HDPE土工膜的主要特征和優(yōu)點有：a.強度較高。屈服抗拉強度可達18MPa，斷裂抗拉強度可達35MPa，剝離強度31kN／m，剪切強度33kN／m；延展性良好。屈服延伸率為l3％～16％，斷裂延伸率為700％～800％，有較好的地表適從性、耐候性，其真正破壞時，應變大約高達1000％。b.防滲能力好。防滲系數(shù)小于1×10-13cm／s，可以確保滲濾液不因襯墊而泄漏、污染土地，雨水不會透過封場的覆蓋層，增加滲濾液量，填埋氣體不會透過襯墊而泄出。c.化學穩(wěn)定性好。因填埋體的較高溫度可達50℃，化學穩(wěn)定性是填埋場設計過程中較關鍵的因素。HDPE土工膜是所有土工膜材料中化學穩(wěn)定性較好的材料，城市生活垃圾衛(wèi)生填埋場的滲濾液化學成分對HDPE襯墊不構(gòu)成威脅，HDPE土工膜具有良好的防腐蝕性。

HDPE土工膜軟化點約121℃，冷脆化點約為-120℃。其對無機酸、有機酸、無機鹽、酒精類、醛類、胺類、酯類、油脂有較強抵抗力，能防止這些化學物的直接腐蝕，也能防止因吸收和膨脹而導致性能衰退，對某些碳氧化合物(如苯、苯乙醛、已烷和甲醛)也有一定的抵抗力，僅對鹵族碳氧化合物(如氯化苯醛、含溴苯)的抵抗力較差。國外從1994年開始室外風化試驗，結(jié)果表明HDPE材料的性能始終良好。跨大西洋的通訊電纜是20世紀40年代鋪設的，至今沒有損壞，埋在土中和水下HDPE襯墊的耐久性可達50年以上。d.具有良好的抗紫外光老化性。
HDPE土工膜中的炭黑加強了其抗紫外光的能力。其中不用增塑劑，因而沒有暴露在紫外光下被分解的問題。e.抗嚙齒動物和微生物侵襲。各種試驗證明，動物和微生物只侵襲那種含有增塑劑的聚合物，并以其為食物，HDPE土工膜不受這種影響。f.施工方便，施工技術(shù)成熟，焊接質(zhì)量高。焊縫強度高于母體材料強度，焊縫的形式有單軌、雙軌焊縫，雙軌焊縫便于檢測。

國外常用土工膜還有超低密聚乙烯(VLDPE)土工膜、復合土工膜(如HDPE土工膜和膨潤土復合，VLDPE和HDPE復合)等。VLDPE土工膜適應變形能力較強，可用于柔韌性要求較高的填埋場。復合土工膜除具有復合用材的優(yōu)點之外，另外還有增強抗?jié)B透能力的優(yōu)點。
